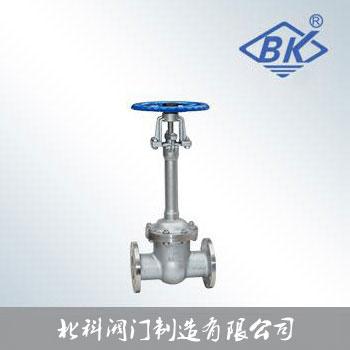

DZ41W低溫閘閥
圖片展示
產品描述
產品型號：DZ41W
產品特點：
產品特點：
詳細介紹
低溫閘閥，不銹鋼低溫閘閥，DZ41W閘閥
產品用途：不銹鋼低溫閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。
DZ41W型不銹鋼低溫閘閥產品特點：1、為防止中腔異常升壓，在閘板的進口側設置了泄壓孔 2、根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封 3、根據工作溫度合理選用填料，墊片等零件的材料 4、嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標 5、采用多種配管法蘭標準及密封面型式，適用于各種工程需要。
性能參數：
一、DZ41W型不銹鋼低溫閘閥執行標準：
|
設計與制造
|
結構長度
|
法蘭尺寸
|
壓力-溫度
|
試驗-檢驗
|
|
JB/T7749
|
GB12221
|
JB79
|
Gb9131
|
JB/T9092
|
二、DZ41W型不銹鋼低溫閘閥壓力試驗：
|
公稱壓力PN
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
|
水密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
上密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
氣密封試驗
|
0.4-0.7
|
||||
三、DZ41W型不銹鋼低溫閘閥主要零件材料及性能：
|
體蓋板
|
閥桿
|
密封面
|
墊片
|
填料
|
工作溫度
|
適用介質
|
|
ZGoCrMNVAI高壓鑄鋼低溫閘閥
|
1Cr7Ni12
|
STL/STL
|
1Cr13/柔性石墨
低溫石棉 |
PTFE浸聚四氟乙
烯石棉繩 柔性石墨 |
-46
|
丙烷/炳烯
甲醇/乙烷 煤氣/液氨 |
|
LCB
|
||||||
|
ZGoCrMNVAI高壓鑄鋼低溫閘閥
|
-60
|
|||||
|
LC1
|
||||||
|
ZGoCrMNVAI高壓鑄鋼低溫閘閥
|
-73
|
|||||
|
LC2
|
||||||
|
ZGoCrMNVAI高壓鑄鋼低溫閘閥
|
1Cr18Ni9Ti
|
-101
|
||||
|
LC3
|
||||||
|
ZGoCrMNVAI高壓鑄鋼低溫閘閥
|
-115
|
|||||
|
LC4
|
||||||
|
ZGoCrMNVAI不銹鋼低溫閘閥
|
-196
|
|||||
|
CF8
|
四、DZ41W型不銹鋼低溫閘閥的規格及主要尺寸(PN1.6MPa-2.5 MPa)：
|
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-Φd
|
H
|
D0
|
|
凸面法法
RF DZ40Y-16LCB DZ40Y-16LC1 DZ40Y-16LC2 DZ40Y-16LC3 DZ40Y-16LC4 DZ41W-16P DZ41W-16R |
20
|
150
|
105
|
75
|
55
|
14
|
4-Φ14
|
320
|
140
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4-Φ14
|
350
|
160
|
|
|
32
|
180
|
135
|
100
|
78
|
16
|
4-Φ18
|
385
|
180
|
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4-Φ18
|
420
|
220
|
|
|
50
|
250
|
160
|
125
|
100
|
16
|
4-Φ18
|
540
|
240
|
|
|
65
|
265
|
180
|
145
|
120
|
18
|
4-Φ18
|
610
|
240
|
|
|
80
|
280
|
195
|
160
|
135
|
20
|
8-Φ18
|
690
|
280
|
|
|
100
|
300
|
215
|
180
|
155
|
20
|
8-Φ18
|
780
|
300
|
|
|
125
|
325
|
245
|
210
|
185
|
22
|
8-Φ18
|
930
|
320
|
|
|
150
|
350
|
280
|
240
|
210
|
24
|
8-Φ23
|
980
|
350
|
|
|
200
|
400
|
335
|
295
|
265
|
26
|
12-Φ26
|
1180
|
400
|
|
|
250
|
450
|
105
|
355
|
320
|
30
|
12-Φ30
|
1390
|
450
|
|
|
300
|
500
|
460
|
410
|
375
|
30
|
12-Φ30
|
1620
|
500
|
|
|
350
|
550
|
520
|
470
|
435
|
34
|
16-Φ34
|
1810
|
500
|
|
|
400
|
600
|
580
|
525
|
485
|
36
|
16-Φ36
|
1970
|
550
|
|
|
2.5MPa
|
20
|
150
|
105
|
75
|
55
|
16
|
4-Φ16
|
320
|
140
|
|
凸面法法
RF DZ40Y-25LCB DZ40Y-25LC1 DZ40Y-25LC2 DZ40Y-25LC3 DZ40Y-25LC4 DZ41W-25P DZ41W-25R |
25
|
160
|
115
|
85
|
65
|
16
|
4-Φ16
|
350
|
160
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4-Φ18
|
385
|
180
|
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-Φ18
|
420
|
200
|
|
|
50
|
250
|
160
|
125
|
100
|
20
|
4-Φ20
|
540
|
240
|
|
|
65
|
265
|
180
|
145
|
125
|
22
|
8-Φ22
|
510
|
240
|
|
|
80
|
280
|
195
|
160
|
135
|
22
|
8-Φ22
|
690
|
280
|
|
|
100
|
300
|
230
|
190
|
160
|
24
|
8-Φ24
|
780
|
300
|
|
|
125
|
325
|
270
|
220
|
188
|
28
|
8-Φ28
|
930
|
300
|
|
|
150
|
350
|
300
|
250
|
218
|
30
|
8-Φ30
|
980
|
320
|
|
|
200
|
400
|
360
|
310
|
278
|
34
|
12-Φ34
|
1180
|
360
|
|
|
250
|
450
|
425
|
370
|
332
|
36
|
12-Φ36
|
1390
|
400
|
|
|
300
|
500
|
485
|
430
|
390
|
40
|
16-Φ40
|
1620
|
450
|
|
|
350
|
550
|
550
|
490
|
448
|
44
|
16-Φ44
|
1810
|
500
|
|
|
400
|
600
|
610
|
550
|
505
|
48
|
16-Φ48
|
1990
|
560
|
